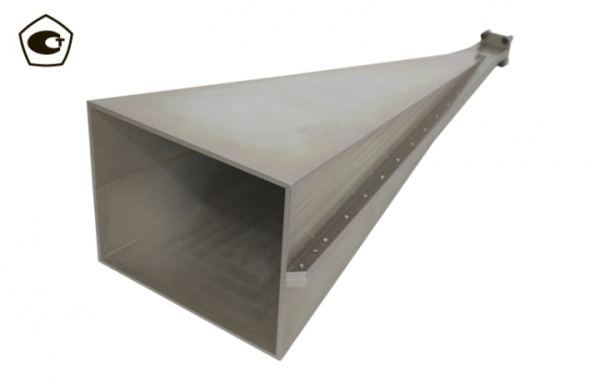

Антенна измерительная рупорная П6-131

Описание Антенна измерительная рупорная П6-131

Измерительная рупорная антенна П6-131 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 18 до 26,5 ГГц.

Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 10,67 х 4,32 мм.

Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 18,4. Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2) ± 0,6 дБ.

КСВН типовое 1,5.

Характеристики Антенна измерительная рупорная П6-131

Тип антенны	Рупорная
Диапазон частот	18 - 26,5 ГГц
Предусилитель	нет
КСВН	1,5
Коэффициент усиления	18,4 дБ
Тип разъема	Волновод
Особенности	Волноводный выход прямоугольного сечения 10,67 х 4,32 мм. Поляризация – линейная. Диапазон рабочих температур, от -40 до +65 °С.
