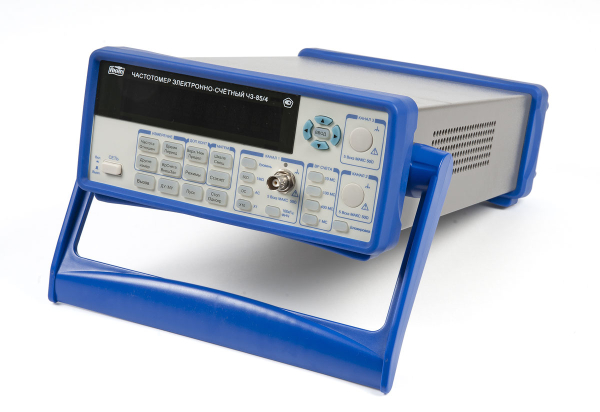

Частотомер Ч3-85/4

Описание Частотомер Ч3-85/4

Частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6, Ч3-85/7, Ч3-85/8 предназначены для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, а в моделях Ч3-85/5, Ч3-85/6, Ч3-85/7, Ч3-85/8 дополнительно временного интервала, фазового сдвига между сигналами, длительности, коэффициента заполнения и количества импульсов.

Электронно-счетные частотомеры Ч3-85/4, Ч3-85/5, Ч3-85/6, Ч3-85/7, Ч3-85/8 построены на сверхбольших интегральных схемах и технологии ПЛИС.При выполнении частотных измерений по каналу 1 обеспечивается статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана. Частотомеры имеют встроенный кварцевый генератор с тактовой частотой 10 МГц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц. Приборы имеют перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления.

Модификации (модели) частотомеров различаются числом разрядов индикатора, опциями расширения частотного диапазона и измерительными функциями.

На задней панели частотомеров расположены разъем шнура сетевого питания, гарантийная пломба, выход опорного генератора, входы внешнего запуска и внешнего опорного генератора, а также наклейка с указанием используемой в частотомере опции опорного генератора.

Характеристики Частотомер Ч3-85/4

Число каналов (базовая модель)	1
Диапазон частот мин	1 мГц
Диапазон частот макс	200 МГц
Опорный генератор	±2×10-7
Чувствительность	50 мВскз
Число разрядов	12 (время счета 1 секунда - 10)
Измерительные функции	Частота, Период, Отношение частот
Опции	Канал 2 - 100 МГц ... 3 ГГц, 200 МГц ... 6,5 ГГц | Канал 3 - 100 МГц ... 3 ГГц, 200 МГц ... 6,5 ГГц, 6,5 ГГц ... 12,4 ГГц, 6,5 ГГц ... 16 ГГц | Опорный генератор - ±5×10-8
Особенности	Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана). Автоматический допусковый контроль для частотных измерений. Фильтр НЧ, аттенюатор (1х, 10х).
Интерфейс	USB, RS-232, опция - GPIB
