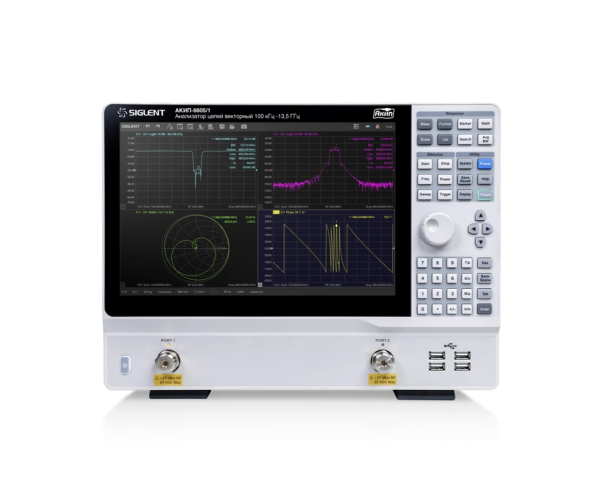

Анализатор цепей векторный АКИП-6605/1
В Госреестре СИ
Артикул: P221041
Госреестр СИ: №91449-24 до 28.02.2029
Производитель: АКИП
под заказ
Описание Анализатор цепей векторный АКИП-6605/1
Анализатор цепей векторный АКИП-6605/1, 2 порта, 13,5 ГГцРабочий диапазон частот: 100 кГц … 13,5 ГГц
Двухпортовое измерение S-параметров
Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
Диапазон установки выходного уровня: - 55 дБм … 10 дБм
Разрешение: 1 Гц, 0,05 дБ
Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)
Различные виды калибровки: простая, расширенная, полная, TRL-калибровка (SOLT, SOLR, TRL)
Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция), измерение параметров смесителей с преобразованием частоты, скалярным методом (опция).
Поддержка инжекторов питания (Bias-Tees)
Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
Интерфейсы: USB, LAN, GPIB (опция)
Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
Видео выход (HDMI)
Характеристики Анализатор цепей векторный АКИП-6605/1
| Тип | Лабораторный (настольный) |
|---|---|
| Диапазон частот | 100 кГц … 13,5 ГГц |
| Количество встроенных портов | 2 |
| Динамический диапазон | 125 дБ |
| Выходная мощность | - 55 дБм … 10 дБм |
| Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Поддержка инжекторов питания (Bias-Tees). Видео выход HDMI. Большой (диагональ 30,7 см) сенсорный экран. |
| Интерфейс | USB, LAN, GPIB (опция) |
