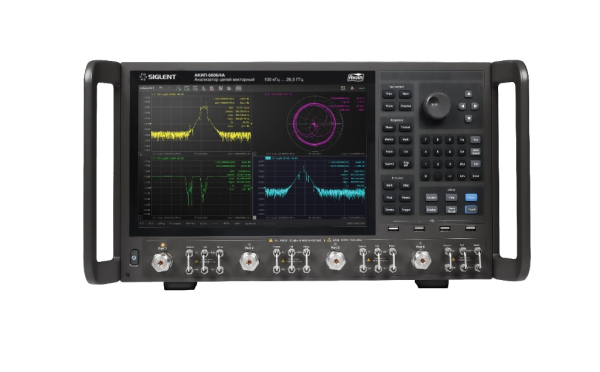

Анализатор цепей векторный АКИП-6606/1

Описание Анализатор цепей векторный АКИП-6606/1

Серия: АКИП-6606 Векторные анализаторы цепей серии АКИП-6606 Стремительное развитие технологий повышает потребность в высокопроизводительной измерительной технике. Серия АКИП-6606 отвечает этим требованиям благодаря впечатляющим техническим характеристикам и множеству полезных, мощных функций. Серия АКИП-6606 представляет собой универсальное, мощное и удобное решение для измерений и анализа в современной электронике. Серия включает в себя восемь моделей, которые доступны в диапазонах 13,5 ГГц и 26,5 ГГц. Для каждого диапазона доступны как 2-портовые, так и 4-портовые модели. Все модели доступны как в стандартной версии, так и в расширенной версии с прямым доступом к приемнику. В основе векторных анализаторов цепей АКИП-6606 лежит гибкая и интегрированная система, обеспечивающая высокую производительность и перспективную платформу для будущего расширения и инноваций. Основные характеристики   Частотный диапазон: 100 кГц - 13,5 ГГц и 100 кГц - 26,5 ГГц Количество точек: 2 до 100 001 Частотное разрешение: 1 Гц Разрешение по уровню: 0,05 дБ Диапазон IFBW: от 1 Гц до 10 МГц Динамический диапазон: 135 дБ Диапазон настройки выходного уровня: от -55 дБм до +10 дБм Шумовой порог: -135 дБм/Гц, от 8 ГГц до 20 ГГц Стандартное подключение Bias-Tee и импульсное оборудование 4-портовые модели включают стандартный второй источник Перемычки стандартны для моделей АКИП-6606А Интерфейс: LAN, USB Device, USB Host (USB-GPIB) Дистанционное управление: SCPI / Labview / IVI на базе USB-TMC / VXI-11 / Socket / Telnet / WebServer

Характеристики Анализатор цепей векторный АКИП-6606/1

Тип	Лабораторный (настольный)
Диапазон частот	100 кГц … 13,5 ГГц
Количество встроенных портов	2
Динамический диапазон	135 дБ
Выходная мощность	- 55 дБм … 10 дБм
Особенности	Векторный анализатор цепей (VNA) для проведения 2-портовых (S11 ... S22) измерений. Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Поддержка инжекторов питания (Bias-Tees). Видео выход HDMI. Большой (диагональ 30,7 см) сенсорный экран.
Интерфейс	USB, LAN, GPIB (опция)
