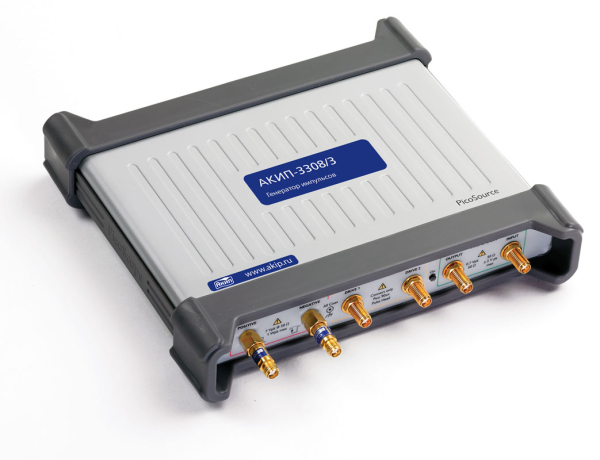

Генератор АКИП-3308/3
Описание Генератор АКИП-3308/3
Генератор импульсных сигналов 4-канальный АКИП-3308/3Два интегрированных выхода с временем нарастания 60 пс и диапазоном установки выходного уровня от 2,5 В до 6 В
Два выхода с преобразователем на основе туннельного диода с временем нарастания 40 пс и фиксированным выходным уровнем 200 мВ
Регулировка длительности импульса от 200 нс до 4 мкс
Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с
Низкий уровень джиттера - 3 пс
Компенсация фазового сдвига сигналов до 1 нс для интегрированных выходов и до 200 пс для выходов с преобразователем на основе туннельного диода с разрешением 1 пс
Характеристики Генератор АКИП-3308/3
| Количество каналов | 4 |
|---|---|
| Выходной уровень (минимум) | Канал 1 и 2- 2,5В |
| Выходной уровень (максимум) | Канал 1 и 2- 6 В, Канал 3 и4- 200 мВ |
| Выходной импеданс (Ом) | 50 |
| Особенности | USB генератор импульсов, 2 интегрированных выхода, длительность фронта 60 пс, 2 выхода на с преобразователем на основе туннельного диода, длительность фронта 40 пс. Компенсация фазового сдвига с разрешением 1 пс. Вход/выход синхронизации с низким уровнем джиттера. Диапазон установки длительности импульса от 200 нс до 4 мкс. Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с. Задержка запуска. Сферы применения - измерение TDR/TDT параметров сети и тестирование на соответствие, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов ультраширокополосных импульсных радаров. |
| Интерфейс | USB |
