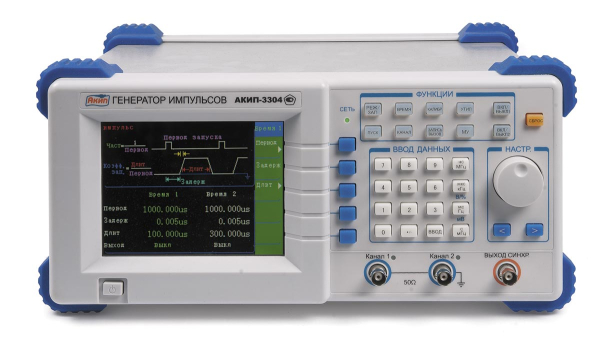

Генератор импульсов АКИП-3304

Описание Генератор импульсов АКИП-3304

Генераторы импульсов серии АКИП-3300 предназначены для формирования импульсов напряжения прямоугольной формы.

Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.

Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.

Генераторы выпускаются в виде следующих модификаций:

АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.

Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и ненормируемыми функциональными режимами. Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО

Характеристики Генератор импульсов АКИП-3304

Количество каналов	2
Частотный диапазон ОТ	0,1 мГц
Частотный диапазон ДО	50 МГц
Опорный генератор (погрешность установки частоты)	±5×10-5
Выходной уровень (минимум)	50 мВпик
Выходной уровень (максимум)	5 Впик
Выходной импеданс (Ом)	50
BURST Пакетный режим	да
Экран (см, разрешение)	ЖКИ | 14,4 см
Особенности	Прямой цифровой синтез (DDS). Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом. Для двух каналов – независимая регулировка параметров. Регулировка смещения (±5 В). Период следования 20 нс...10000 с. Длительность импульса и задержка 5 нс...10000 с. Встроенный усилитель до 50 В.
Интерфейс	RS-232 | опция - GPIB
