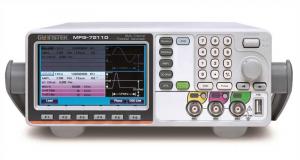

Генератор MFG-72110

Описание Генератор MFG-72110

Канал 1 обеспечивает выдачу сигналов специальной формы (66 видов), либо сигналов произвольной формы:

диапазон частот до 60 МГц,

амплитуда 10 Впик на нагрузке 50 Ом,

частота дискретизации 200 МГц

память для формирования СПФ 16К

ЦАП 14 бит

Канал 2 – генератор импульсов:

диапазон часто до 25 МГц,

амплитуда 1 мВ…2,5 Впик на нагрузке 50 Ом,

постоянное смещение до ±1 В пик

длительность импульсов 20 нс… 999,9 с,

время нарастания/спада 10 нс…20 с

регулируемая скважность 0,01%...99,99%.

Генератор сигналов MFG-72110 имеет усиленную изоляция между выходами с поддержкой режима объединения с источниками питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.

Интерфейс USB (2 -Host/ Device) для программирования и ДУ.

Внутренняя память (запись/ вызов): для сигналов СПФ каждый 16 К точек (10 ячеек), а также 10 профилей настроек.

Генераторы имеют цветной графический TFT дисплей (диагональ 11см).

Целевые сферы и отрасли применения: учебные заведения высшего профессионального образования, автомобильная электроника (разработка и производство), промышленное производство, научные лаборатории.

Практические приложения и особенности:

Источник функциональных сигналов с постоянным смещением (увеличенный размах амплитуды)

Питание линейки диодов (последовательное включение)

Режим 2-х полупериодного мостового выпрямителя

Эмуляция ВАХ характеристики диодов (V-I curve)

Дублер-имитатор блоков в электронных цепях

Автомобильная электроника: передача сигналов вращения, команды систем: ABS, усилителя рулевого управления, контроля зажигания или инвертора в гибридных моделях и др.
