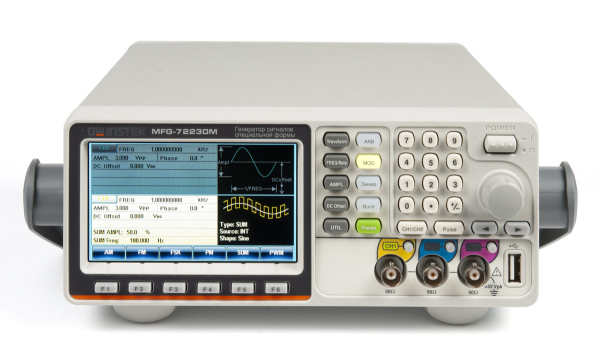

Генератор MFG-72230M

Описание Генератор MFG-72230M

3 канала

Все генераторы в стандартной комплектации обеспечивают модуляцию сигналов (AM/ FM, PM (имп. мод.), FSK, PWM),

функцию качания (ГКЧ), пакетный режим (Burst),

имеют развернутое меню синхронизации/ запуска и

аппаратно встроенный частотомер до 150 МГц (разрешение АЦП – 8 бит, входная чувствительность 35 мВ).

Все модели стандартно оснащены полнофункциональным генератором импульсов (ГИ) с максимальной частотой выходного сигнала до 25 МГц. Регулируемая длительность импульсов, время нарастания фронта и спада могут применяться в качестве условия запуска в меню синхронизации импульсных сигналов. Независимый вход/выход усилителя (Amp) с максимальной выходной мощностью до 20 Вт (усиление 20dB), полосой пропускания 0 (DC) - 100 кГц и коэф. гармоник ≤ 0,1% может быть использован в различных аудиоприложениях и для тестирования сигналов звукового диапазона.

На основных функциональных каналах серии MFG-72000 выдаются сигналы в форме синуса, прямоугольника (до 25 МГц), треугольника/ пилы (до 1 МГц) и др. Новая серия характеризуется наличием алгоритма пошагового формирования сигналов произвольной формы (true point-by-point) с частотой дискретизации до 200 МГц (частота повторения сигнала до 100 МГц), разрядностью ЦАП 14 бит и глубиной памяти 16 К точек. Все модели серии обеспечивают различные виды модуляции (AM/ FM/ PM/ FSK/ PWM), качание частоты (ГКЧ), режим формирования радиопакетов (burst), имеют развернутое меню синхронизации и запуска (внутр. и внеш.), встроенный частотомер до 150 МГц. В моделях, имеющих 2 основных канала аппаратная синхронизация обеспечивает корреляцию выходных сигналов при тестировании (задержка по времени и фазовый сдвиг), широкое меню запуска, суммирования сигналов (SUM) и настроек связи по входу.

Характеристики Генератор MFG-72230M
