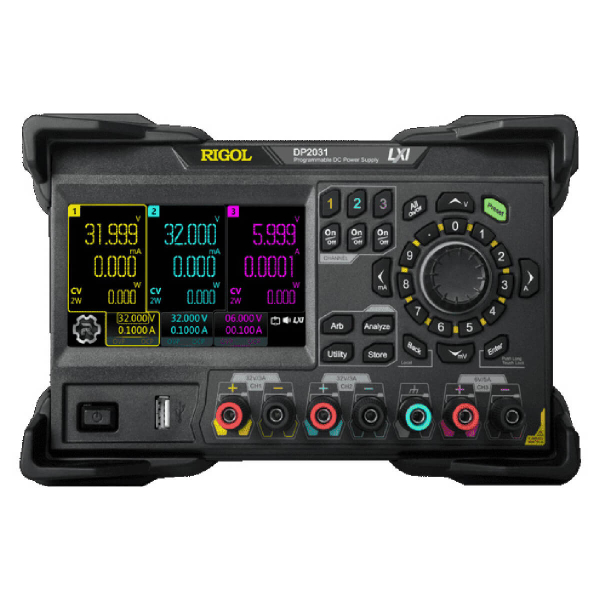

Источник питания программируемый RIGOL DP2031

Описание Источник питания программируемый RIGOL DP2031

Программируемый линейный источник питания постоянного тока Rigol DP2031, снабженный двумя каналами 32 В/3 А и третьим 6 В/5 А, а также набором интерфейсов для дистанционного управления, представляет собой многофункциональный лабораторный прибор, который можно использовать в различных приложениях для тестирования и отладки оборудования. Трансформаторная схема преобразования обеспечивает высокую чистоту выдаваемого сигнала – среднеквадратическое значение пульсационного шума не превышает 350 мкВ при амплитуде не более 2 мВ. От блоков питания младших серий семейства DP источник питания постоянного тока отличается повышенной мощностью и быстродействием, улучшенной точностью измерения и программирования выходных параметров, а также расширенными интеграционными возможностями.

Произвольная функция

Обеспечивая при испытаниях объектов контроля имитацию работы их источников энергии, 3-канальный блок питания Rigol DP2031 в режиме Arb способен воспроизводить программное изменение напряжения, силы тока или мощности с меньшей задержкой, по сравнению с устройствами младших серий DP-линейки. Задавать форму сигнала можно в шаговом режиме путем программирования параметров по 512 точкам, или используя встроенные восемь шаблонов, включая синусоидальный, импульсный, пилообразный, ступенчатый, экспоненциальный и т.д., либо данные из загружаемого файла RTF. Доступна функция редактирования, с заданием максимального и минимального уровня, интервала, периода, инвертирования и т.п., с сохранением параметров во встроенной памяти или на съемном USB носителе.

Расширение диапазона

Все каналы Rigol DP2031 полностью независимы и изолированы между собой. Для выходов CH1 и CH2 доступна программная автокоммутация в параллельном или последовательном режиме с синхронным управлением, что позволяет повышать номинал выходного напряжения до 64 В и силы тока до 6 А. Опционально доступен дополнительный диапазон для CH3, с токоотдачей до 10 А – за счет уменьшения силы тока в парных каналах до 2 А.

Особенности

• Сенсорный дисплей диагональю 4.3 дюйма повышает наглядность управления и обеспечивает его гибкость.
• Функции регистратора и анализатора позволяют записывать и оценивать качество выдаваемой электроэнергии в процессе проведения испытаний, с отслеживанием импульсных токов, исключая необходимость задействования внешних средств контроля.
• Дополнительные терминалы для каждого канала с тыльной стороны корпуса снабжены измерительными каналами, обеспечивая возможность 4-линейного подключения к прецизионным потребителям, с автоматической компенсацией падения напряжения в соединительных проводах.
