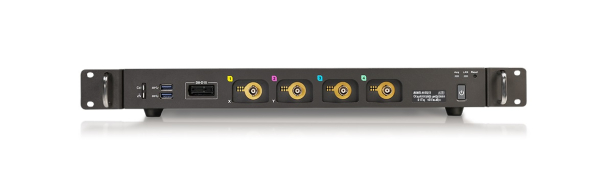

Осциллограф АКИП-4155/3

Описание Осциллограф АКИП-4155/3

Серия: АКИП-4155 8-канальные и 4-канальные низкопрофильные осциллографы серии АКИП-4155 Низкопрофильные цифровые запоминающие осциллографы серии АКИП-4155 обеспечивают до 8 аналоговых каналов + 16 цифровых каналов в компактном корпусе. Осциллографы этой серии выпускаются с полосами пропускания 2 ГГц / 1 ГГц / 500 МГц, имеют максимальную частоту дискретизации 5 Гвыб/с (10 Гвыб/с ESR). Максимальная скорость захвата 170 000 осциллограмм/с (в обычном режиме, до 750 000 в режиме последовательности). В осциллографах используется инновационная цифровая система синхронизации с высокой чувствительностью и низким джиттером. Система синхронизации поддерживает несколько мощных режимов срабатывания, включая срабатывание по последовательной шине.  Такие инструменты, как запись истории, функции поиска и навигации, тест по маске, анализ мощности и анализ джиттера, построение глазковой диаграммы, впечатляющий набор измерительных и математических возможностей, опции генератора сигналов произвольной формы 25 МГц и  декодирования последовательных сигналов делают АКИП-4155 универсальным и позволяют решать множество задач. АКИП-4155 можно использовать как автономный осциллограф, подключив к нему внешний дисплей и мышь. Кроме того, им можно дистанционно управлять по локальной сети благодаря удобному встроенному веб-серверу. В сочетании с 64-канальным распределителем синхронизации (SYN64) несколько модулей АКИП-4155 могут быть организованы в высокоскоростную систему сбора данных с количеством каналов до 512. Полный набор команд SCPI через стандартное 1000M LAN-соединение обеспечивает очень быстрый сбор данных для ускорения автоматизированных тестовых приложений. Основные характеристики Базовые модели 4 или 8 каналов + 1 внешний триггер. Объединение нескольких устройств для создания высокоскоростной системы сбора данных с 512 каналами. Полоса пропускания до 2 ГГц с частотой дискретизации 5 Гвыб/с (10 Гвыб/с в режиме ESR) на каждом канале. Низкий уровень шумов, поддержка вертикальных шкал от 0,5 мВ/дел до 10 В/дел Скорость захвата формы сигнала до 170 000 осциллограмм/с (в обычном режиме, до 750 000 в режиме последовательности) Поддержка 256-уровневой градации интенсивности и режимов отображения цветовой температуры Общая длина записи 500 МБ Интеллектуальная схема синхронизации: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup / hold, Delay и Video (поддерживается HDTV), синхронизация по зоне Синхронизация и декодирование последовательной шины, поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester Режим сегментированного сбора (Sequence), разделяющий максимальную длину записи на множество сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем, с очень малым мертвым временем между сегментами для захвата квалифицирующего события Функция записи исторической формы сигнала (History), максимальная длина записываемой формы сигнала составляет 80 000 кадров Автоматические измерения по 50+ параметрам, поддержка статистики с гистограммой, треком, трендом, измерение стробирования, а также измерения по математике, истории, памяти 4 математические трассы (8 МБ БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т.д.), поддерживает редактор формул Большое количество функций анализа данных, таких как поиск, навигация, цифровой вольтметр, частотомер, гистограмма формы сигнала, анализ мощности и анализ глазковых диаграмм, джиттера 16 цифровых каналов Функция генератор сигналов произвольной формы 25 МГц Интерфейсы включают: 4x USB Hosts, USB Device (USBTMC), 1000M LAN VXI-11/ Telnet/ Socket), micro SD card, Pass/Fail, Trigger Out, HDMI, 10MHz In, 10MHz Out Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера. Поддерживает команды дистанционного управления SCPI. Поддержка внешней мыши и клавиатуры  Гибкая многоканальная высокоскоростная система сбора данных  Стандартные размеры: 4-канальные модели - 1U, 8-канальные модели - 2U  Несколько блоков объединяются в высокоскоростную систему сбора данных с числом каналов до 512, которые запускаются сигналами синхронизации с малым сдвигом от 64-канального распределителя синхронизации SYN64.  Хост может получить доступ к каждому устройству через 1000M LAN. Для удобства сбора данных предусмотрен полный набор команд SCPI, а также драйверы LabVIEW и IVI. Порт LAN совместим с LXI.  Тактовые генераторы синхронизируются между всеми устройствами в тестовой системе путем каскадного соединения 10 МГц входных и 10 МГц выходных тактовых генераторов в последовательную цепочку

Характеристики Осциллограф АКИП-4155/3

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	2 ГГц
Максимальная частота дискретизации	10 ГГц
Максимальный объем памяти	500 МБ
АЦП (бит)	8 бит
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Особенности	Низкопрофильные осциллографы в корпусе выстой 1U без экрана. | Высокая скорость обновления экрана до 750.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50 параметров) и курсорные измерения. Математические функции, БФП (8 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Опция - построения глазковых диаграмм и анализ джиттера.
Интерфейс	USB, LAN, HDMI
Дисплей	нет
Масса (кг)	6,1
