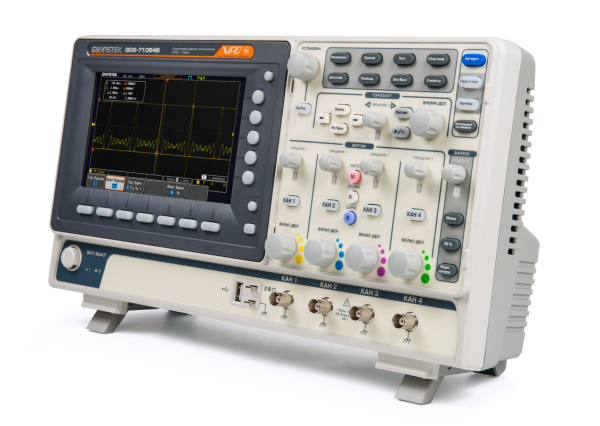

Осциллограф GDS-71104B

Описание Осциллограф GDS-71104B

Цифровой осциллограф: 100 МГц, 4 канала; 1 мВ…10 В/дел; 5 нс/дел…100 с/дел; макс. частота дискретизации 1 Гвыб/с; длина записи 10 МБ на канал; функция слежения курсоров; функция БПФ (1 МБ); автоматические измерения (26 видов); расширенная синхронизация (фронт, длит., ТВ, событ., поперем.); память 24 осциллограммы, 20 профилей; TFT дисплей (800×480) диагональ 17,8 см; интерфейсы: USB (запись, управление). Габариты, масса: 380×208×127 мм; 2,8 кг

Характеристики Осциллограф GDS-71104B

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	100 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с). Дискретизация 1 канал - 1 ГГц, 2 канала – 500 МГц/канал, 4 канала – 250 МГц/канал. Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП на участке 1 МБ. Декодирование сигналов I2C, UART, CAN, LIN. Дополнительные программные приложения - вольтметр, цифровые фильтры, регистратор. Память - 24 осциллограммы, 20 профилей. Функция допускового контроля
Интерфейс	USB
Дисплей	TFT-цветной, диагональ 17,8 см, разрешение 800х480 (8х10 дел)
Масса (кг)	2,8
