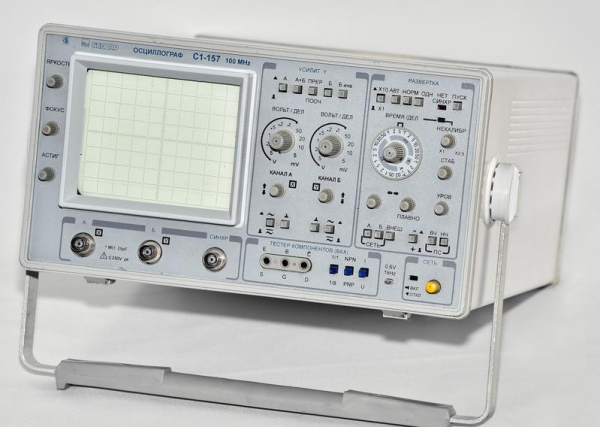

Осциллограф С1-157

Описание Осциллограф С1-157

Осциллограф С1-157 является универсальным портативным прибором и предназначен для исследования электрических сигналов в полосе частот от 0 до 100 МГц , измерения их амплитудных и временных параметров по шкале экрана ЭЛТ.

В прибор встроен тестер радиокомпонентов, с помощью которого можно проводить анализ характеристик полупроводниковых приборов.

Технические характеристики:

Полоса пропускания: 100 МГц, 2 канала

Коэф. откл.: 5 мВ/дел – 5 В/дел (±3%)

Коэф. развёртки: 20 нс/дел – 200 мс/дел (±4%)

Синхронизация: канал А, канал Б, внешняя, сеть

Калибратор: 600 мВ, 1 кГц (±1%)

Тестер компонентов: ВАХ двух- и трёхполюсников

Экран: 80×100 мм

Питание: ~230 В, 80 В·А

Габариты, масса: 395×338×169 мм, 8 кг
