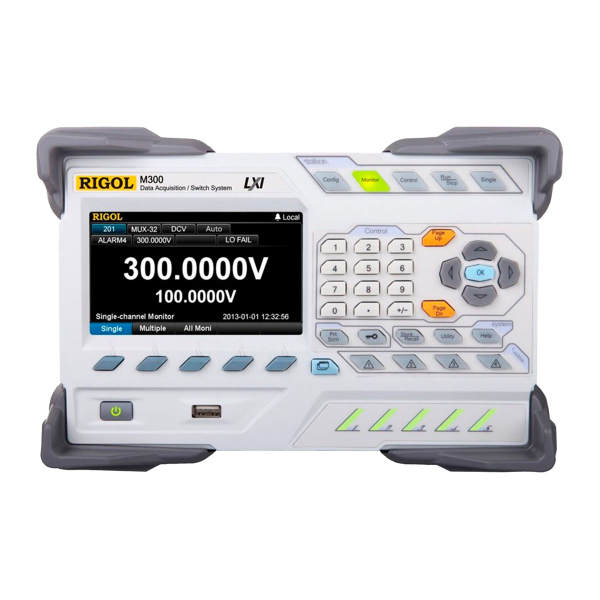

Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром

Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром фото
Артикул: M301
Производитель: RIGOL
Описание товара
Характеристики
под заказ

Описание Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром

M301 - система сбора данных/коммутации с модульной структурой. Представляет собой комбинацию многофункционального прецизионного мультиметра и многоканального коммутатора. Мультиметр позволяет проводить измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, а коммутатор – переключать каналы и регистрировать измерительные сигналы.

Система Rigol M301 предоставляет универсальные решения для приложений с несколькими сигналами, которые должны быть проверены при тестировании производительности продукта на этапе исследований и разработок, а также производить автоматическое тестирование во время производственного процесса.

Прибор легко транспортируется и подключается, не требует сложной предварительной настройки. Выполнен в в виде моноблока для настольного размещения (вес 5,7 кг) с цветным 4,3" дисплеем. M301 предназначена для измерений различных электрических параметров электронных компонентов и устройств в лабораторных, сервисных и учебных целях. Прекрасно подойдет для научно – исследовательской деятельности, испытаний в рамках производственной линии, контроля качества.

Особенности и преимущества

  • Возможность управления системой без подключения к ПК;
  • Шаговое сканирование с сохранением до 100000 показаний с отметкой времени;
  • Поддержка до 8 модулей коммутации;
  • Управление и программирование при помощи SCPI команд;
  • Математические измерения: среднее, максимум, минимум, СКО;
  • Интерфейсы GPIB, LAN, USB Device/Host, RS232

Модуль цифрового 6½ разрядного мультиметра

Функция измерения системы сбора данных дополняется 6½-разрядным модулем мультиметра, который поддерживает функции измерения DCV, DCI, ACV, ACI, 2wr, 4wr, цикла, частоты, температуры (термопара, термистор и RTD) и любой датчик.

256 измерительных каналов

Модули из семейства M300 имеет пять слотов, один слот обычно занимает цифровой мультиметр, а остальные четыре используются для измерительных каналов в соответствии с выбранным модулем, слот может иметь до 64 измерительных каналов, хост может иметь 256 измерительных каналов. При необходимости цифровой мультиметр можно изменить на слот измерительных каналов, расширив таким образом систему до 320 каналов.

8 модульных плат

Поддержка до 8 видов модульных плат, включая различные мультиплексоры, мультиметр, матричный, силовой и многофункциональный коммутаторы.

Многофункциональное ПО Ultra Acquire для обработки данных

Программное обеспечение Ultra Acquire может контролировать до пяти модулей систем сбора данных и дает возможность извлечения информации на ПК посредством различных интерфейсов. Пользователи всегда могут устанавливать ограничения, оповещения и уровни запуска для расширенного мониторинга системы. ПО обеспечивает большие возможности для отображения данных, функцию генерации отчетов одним щелчком мыши и функцию экспорта данных.

Характеристики Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром

Rigol M301
Измерение напряжения переменного тока

Диапазон Годовая погрешность
(Tкалибр°C ±5 °C)
200,0000 мВ
 0,0040 + 0,0025
2,000000 В
 0,0035 + 0,0006
20,00000 В
 0,0040 + 0,0005
200,0000 В
 0,0050 + 0,0006
300,000 В
 0,0055 + 0,0010
Входной импеданс

200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм)

200 В, 300 В: 10 MОм ± 1%

Ток смещения по входу (25°C)
 50 пA
Защита по входу
 300 В
Подавление синфазных помех (CMRR)
 140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC）
Измерения силы постоянного тока

Диапазон
 Испытательное напряжение на нагрузке
 Годовая погрешность
(Tкалибр°C ±5 °C)
200,0000 мкА
 <0,03 В
 0,050 + 0,015
2,000000 мА
 <0,25 В
 0,050 + 0,003
20,00000 мА
 <0,07 B
 0,050 + 0,015
200,0000 мА
 <0,7 B
 0,050 + 0,003
1,000000 А
 <0,12 B
 0,100 + 0,020
Шунт

100 Ом для 200 мкA, 2 мA

1 Ом для 20 мA, 200 мA

0,01 Ом для 2 A, 10 A

Измерение сопротивления

Диапазон
 Тестовый ток
 Годовая погрешность
(Tкалибр°C ±5 °C)
200,0000 Ом
 1 мА
 0,010+ 0,004
2,000000 кОм
 1 мА
 0,010 + 0,001
20,00000 кОм
 100 мкА
 0,010 + 0,001
200,0000 кОм
 10 мкА
 0,010 + 0,001
1,000000 МОм
 1 мкА
 0,012 + 0,001
10,00000 МОм
 200 нА
 0,040 + 0,001
100,0000 МОм
 200 нА || 10 МОм
 0,800 + 0,010
Метод измерения
 4-х или 2-х проводной
Максимальное сопротивление по выходу для 4х-проводной системы
 10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных
Защита по входу
 300 В для всех диапазонов
Компенсация смещения
 Доступно для 200 Ом,2 кОм и 20 кОм диапазонов
Измерение напряжения переменного тока

Диапазон
 Частота измерения
 Годовая погрешность
(Tкалибр°C ±5 °C)
200,0000 мВ
 3 Гц -5 Гц
 1,00 + 0,04

5 Гц -10 Гц
 0,35 + 0,04

10 Гц -20 кГц
 0,06 + 0,04

20 кГц -50 кГц
 0,12 + 0,05

50 кГц -100 кГц
 0,60 + 0,08
100 кГц -300 кГц
 4,00 + 0,50
2,000000 В
 3 Гц -5 Гц
 1,00 + 0,03
5 Гц -10 Гц
 0,35 + 0,03
10 Гц -20 кГц
 0,06 + 0,03
20 кГц -50 кГц
 0,12 + 0,05
50 кГц -100 кГц
 0,60 + 0,08
100 кГц -300 кГц
 4,00 + 0,50
20,00000 В 3 Гц -5 Гц
 1,00 + 0,04
5 Гц -10 Гц
 0,35 + 0,04
10 Гц -20 кГц
 0,08 + 0,04
20 кГц -50 кГц
 0,15 + 0,05
50 кГц -100 кГц
 0,60 + 0,08
100 кГц -300 кГц
 4,00 + 0,50
200,0000 В 3 Гц -5 Гц
 1,00 + 0,03
5 Гц -10 Гц
 0,35 + 0,03
10 Гц -20 кГц
 0,08 + 0,03
20 кГц -50 кГц
 0,12 + 0,05
50 кГц -100 кГц
 0,60 + 0,08
100 кГц -300 кГц
 4,00 + 0,50
300,000 В 3 Гц -5 Гц
 1,00 + 0,03
5 Гц -10 Гц
 0,35 + 0,03
10 Гц -20 кГц
 0,08 + 0,03
20 кГц -50 кГц
 0,15 + 0,05
50 кГц -100 кГц
 0,60 + 0,08
100 кГц -300 кГц
 4,00 + 0,50
Метод измерения
 Истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах
Пик-фактор (крест-фактор)
 ≤ 5 на полной шкале
Входной импеданс
 1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах
Защита по входу
 300 ВСКЗ для всех диапазонов
Полоса фильтра AC

Режим Slow: 3 Гц - 300 кГц

Режим Medium: 20Гц – 300 кГц

Режим Fast: 200 Гц - 300 кГц

Подавление синфазных помех (CMRR)
 70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC）
Измерение силы переменного тока

Диапазон
 Частота измерения
 Годовая погрешность
(Tкалибр°C ±5 °C)
200,0000 мкА
 3 Гц- 5 Гц
 1,10 + 0,06

5 Гц - 10 Гц
 0,35 + 0,06

10 Гц-5 кГц
 0,15 + 0,06

5 кГц-10 кГц
 0,35 + 0,70
2,000000 мА
 3 Гц-5 Гц
 1,10 + 0,04
5 Гц-10 Гц
 0,30 + 0,04

10 Гц-5 кГц
 0,12 + 0,04
5 кГц-10 кГц
 0,20 + 0,25
20,00000 мА 3 Гц-5 Гц
 1,10 + 0,06
5 Гц-10 Гц
 0,35 + 0,06
10 Гц-5 кГц
 0,15 + 0,06

5 кГц-10 кГц
 0,35 + 0,70
200,0000 мА 3 Гц-5 Гц 1,10 + 0,04

5 Гц-10 Гц 0,30 + 0,04
10 Гц-5 кГц 0,10 + 0,04
5 кГц-10 кГц
 0,20 + 0,25
1,000000 А 3 Гц-5 Гц 1,10 + 0,06

5 Гц-10 Гц 0,35 + 0,06
10 Гц-5 кГц 0,15 + 0,06
5 кГц-10 кГц 0,35 + 0,70
Метод измерения

Прямая связь на предохранителе или шунте;

Связь по АC -  истинное СКЗ (измеряет только AC)

Пик-фактор (крест-фактор)
 ≤ 3 на полной шкале
Максимальный ток по входу
 В режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока  <1 AСКЗ
Шунт

100 Ом на 200 мкА,2 мА

1 Ом для 20 мA, 200 мA

0,1 Ом для 1 A

Измерение частоты и периода

Диапазон
 Частотный диапазон
 Годовая погрешность
(Tкалибр°C ±5 °C)
200 мВ - 300 В
 3 Гц- 5 Гц
 0,07

5 Гц - 10 Гц
 0,04

10 Гц -40 Гц
 0,02

40 Гц -300 кГц
 0,007

300 кГц -1 МГц
 0,007
Время стробирования

Диапазон
 1 с (0,1ppm)
 0,1 с (1ppm) 0,01 с (10ppm) 0,001 с (100ppm)
3 Гц - 5 Гц
 0
 0,12
 0,12
 0,12
5 Гц - 10 Гц
 0
 0,17
 0,17
 0,17
10 Гц - 40 Гц
 0
 0,20
 0,20
 0,20
40 Гц - 100 Гц
 0
 0,06
 0,21
 0,21
100 Гц - 300 Гц
 0
 0,03
 0,21
 0,21
300 Гц - 1 кГц
 0
 0,01
 0,07
 0,07
> 1 кГц
 0
 0
 0,02
 0,02
Метод измерения
 Метод взаимного счета, вход по AC, измерение напряжения и тока AC
Входной импеданс
 1 MОм ± 2% в параллели с < 150 пФ
Защита по входу
 300 ВСКЗ для всех диапазонов
Измерение температуры
 Резистивный датчик температуры (RTD)
 R0 в пределах от 49 Ом до 2,9 кОм
Тип
 Частота измерения
 Годовая погрешность
(Tкалибр°C ±5 °C)
α=0,00385
 -200°C - 660°C
 0,16°C
α=0,00389
 -200°C - 660°C
 0,17°C
α=0,00391
 -200°C - 660°C
 0,14°C
α=0,00392
 -200°C - 660°C
 0,15°C
Термическое сопротивление
 при измерении 4-х проводным методом
Тип Диапазон измерений
 Годовая погрешность (Tкалибр°C ±5 °C)
2,2 кОм
 -40°C - 150°C
 0,08°C
3 кОм -40°C - 150°C
 0,08°C
5 кОм
 40°C - 150°C
 0,08°C
10 кОм 40°C - 150°C
 0,08°C
30 кОм 40°C - 150°C
 0,08°C
Термопары

B 0°C - 1820°C
 0,76°C
E - 270°C - 1000°C
 0,5°C
J - 210°C - 1200°C
 0,5°C
K - 270°C - 1372°C
 0,5°C
N - 270°C - 1300°C
 0,5°C
R - 50°C – 1768,1°C
 0,5°C
S - 50°C – 1768,1°C
 0,6°C
T 270°C - 400°C
 0,5°C
Параметры совместимых модулей
 Модуль мультиплексора MC3120 (опция)
Количество каналов
 20, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра
 Да
Скорость сканирования
 60 каналов/с
Скорость открытия/закрытия
 200 каналов/с
Максимальные параметры по входу
Напряжение ( DC, АСскз)
 300 Вскз
Ток ( DC, АСскз)
 1 Аскз
Мощность (Вт, ВА)
 50 ВА
Изоляция (канал-канал, канал-земля)
 300 Вскз
Параметры постоянного напряжения
Смещение
 5 мкВ
Сопротивление закрытого канала
 <1 Ом
Изоляция (канал-канал, канал-земля)
 > 10 ГОм
Параметры переменного напряжения
Полоса частот
 1 МГц
Перекрестные помехи канал-канал,1 МГц
 -45 дБ
Нагрузочная емкость (HI-LO)
 100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)
 200 пФ
Другие данные
Точность компенсации холодного спая
 0,8°C
Количество циклов переключения без нагрузки
 100 млн
Количество циклов переключения с нагрузкой
 100 тыс.
Рабочая температура
 от 0°C до 55°C
Температура хранения
 от -20°C до 70°C
Влажность
 до 40°C/80%
Модуль мультиплексора MC3132 (опция)
Количество каналов
 32, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра
 Да
Скорость сканирования
 160 каналов/с
Скорость открытия/закрытия
 200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)
 300 Вскз
Ток (DC, АСскз)
 1 Аскз
Мощность (Вт, ВА)
 50 ВА
Изоляция (канал-канал, канал-земля)
 300 Вскз
Параметры постоянного напряжения
Смещение
 5 мкВ
Сопротивление закрытого канала
 <1 Ом
Изоляция (канал-канал, канал-земля)
 > 10 ГОм
Параметры переменного напряжения
Полоса частот
 1 МГц
Перекрестные помехи канал-канал,1 МГц
 -45 дБ
Нагрузочная емкость (HI-LO)
 100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)
 200 пФ
Другие данные
Точность компенсации холодного спая
 0,8°C
Количество циклов переключения без нагрузки
 100 млн
Количество циклов переключения с нагрузкой
 100 тыс.
Рабочая температура
 от 0°C до 55°C
Температура хранения
 от -20°C до 70°C
Влажность
 до 40°C/80%
Модуль мультиплексора MC3164 (опция)
Количество каналов
 64, 1-проводной метод измерения
Соединение с модулем цифрового мультиметра
 Да
Скорость сканирования
 60 каналов/с
Скорость открытия/закрытия
 200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)
 300 Вскз
Ток (DC, АСскз)
 1 Аскз
Мощность (Вт, ВА)
 50 ВА
Изоляция (канал-канал, канал-земля)
 300 Вскз
Параметры постоянного напряжения
Смещение
 5 мкВ
Сопротивление закрытого канала
 <1 Ом
Изоляция (канал-канал, канал-земля)
 > 10 ГОм
Параметры переменного напряжения
Полоса частот
 1 МГц
Перекрестные помехи канал-канал,1 МГц
 -18 дБ
Нагрузочная емкость (HI-LO)
 100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)
 200 пФ
Другие данные
Точность компенсации холодного спая
 0,8°C
Количество циклов переключения без нагрузки
 100 млн
Количество циклов переключения с нагрузкой
 100 тыс.
Рабочая температура
 от 0°C до 55°C
Температура хранения
 от -20°C до 70°C
Влажность
 до 40°C/80%
Модуль мультиплексора MC3324 (опция)
Количество каналов
 20 по напряжению+4 по току, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра
 Да
Скорость сканирования
 60 каналов/с
Скорость открытия/закрытия
 200 каналов/с
