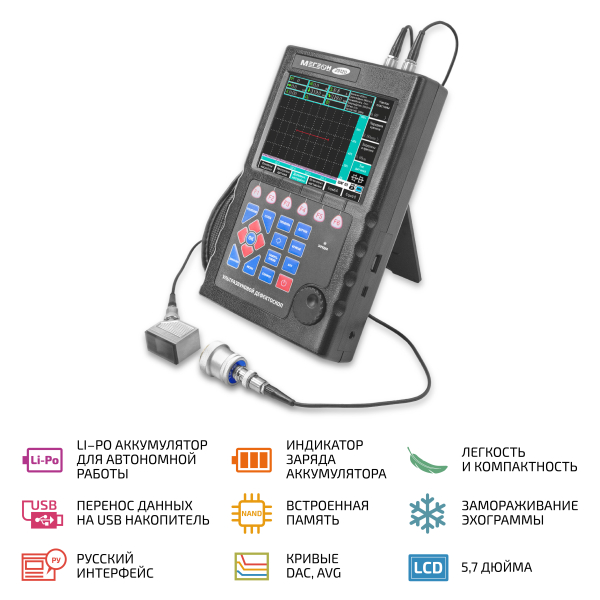

Ультразвуковой дефектоскоп МЕГЕОН 29120
Описание Ультразвуковой дефектоскоп МЕГЕОН 29120
Ультразвуковой дефектоскоп МЕГЕОН 29120Ультразвуковой дефектоскоп МЕГЕОН 29120 - передовое техническое устройство, предназначенное для быстрой и точной диагностики дефектов материалов и конструкций. Внесён в ГРСИ под №94834-25. Сочетая в себе непревзойденную эффективность и простоту использования, этот ультразвуковой дефектоскоп позволит вам проводить качественную и профессиональную проверку деталей, соединений, сварных швов и других элементов без необходимости демонтажа.
Ультразвуковой дефектоскоп МЕГЕОН 29120 оснащен передовыми технологиями, позволяющими проводить точное местоположение и определение дефектов различного характера. Благодаря его инновационным функциям, вы сможете получить подробную и надежную информацию о состоянии материалов и конструкций, что поможет вам принимать взвешенные решения и предотвращать возможные поломки или аварии.
Этот ультразвуковой дефектоскоп имеет компактный и эргономичный дизайн, обеспечивающий комфортное использование даже в самых труднодоступных местах. Большой и яркий дисплей позволяет с легкостью наблюдать и анализировать полученную информацию, а простой интерфейс делает работу с устройством интуитивно понятной.
Независимо от сферы применения - от авиации до строительства, ультразвуковой дефектоскоп МЕГЕОН 29120 будет надежным помощником, который поможет вам сэкономить время и средства, обеспечивая высокий уровень безопасности и надежности вашей работе. Приобретая этот уникальный дефектоскоп, вы получаете уверенность в качестве своих изделий и повышаете свою профессиональную репутацию.
Особенности:
- Русифицированный пользовательский интерфейс
- Высокая чувствительность
- Цветной графический дисплей
- Несколько различных цветов отображения эхограммы
- 4 типа зондирующих импульсов
- Функция линейного подавления до 80% от высоты дисплея
- Функция замораживания эхограммы
- 5 типов используемых датчиков
- Полуавтоматическая калибровка датчика по испытательным блокам
- Настройка стробов с возможностью сигнализации превышения
- Создание кривых DAC и AVG по узловым точкам
- 10 предустановленных, фиксированных уровней, соответствующих стандартам, накладываемых на созданную кривую DAC
- Наложение на созданную кривую DAC 5 настраиваемых уровней
- Настройка кривой AVG
- Гибкая настройка стробов
- Допусковые измерения
- Запись и просмотр видео эхограммы на приборе
- Сохранение и просмотр эхограммы
- 500 настраиваемых профилей измерения
- Память пиковых значений
- Встроенный файловый менеджер
- Работа с USB–накопителем (перенос данных)
- ПО для просмотра видео, эхограмм, создания отчётов
- Li–Рo аккумулятор для автономной работы
Краткие характеристики:
Комплект поставки:
- 1. Дефектоскоп МЕГЕОН 29120 — 1 шт.
- 2. Зарядное устройство — 1 шт.
- 3. Датчики — 2 шт.
- 4. Кабель датчика — 2 шт.
- 5. Кейс - 1 шт
- 6. Руководство по эксплуатации — 1экз.
Характеристики Ультразвуковой дефектоскоп МЕГЕОН 29120
|
Наименование характеристики |
Значение |
|
Диапазон измерения толщины по стали, мм |
20 … 1500 |
|
Пределы допускаемой абсолютной погрешности измерения толщины (по стали), мм |
±(0,03∙Т1)+1,0) |
|
Диапазон измерений глубины залегания дефектов (по стали), мм |
4 … 600 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) с прямыми преобразователями, мм |
±(0,03∙Н2)+1,0) |
|
Диапазон измерений координат дефектов (по стали), мм |
4 … 600 |
|
Пределы допускаемой абсолютной погрешности измерений координат дефектов (по стали) с наклонными преобразователями, мм |
±(0,03∙Y3)+1,0) |
|
Пределы допускаемой абсолютной погрешности измерений координат дефектов по стали с наклонными преобразователями от точки ввода до проекции дефекта на поверхность сканирования, мм4) |
±(0,03∙X5)+1,0) |
|
Диапазон показаний толщины по стали, мм |
4 … 1500 |
|
Диапазон рабочих частот, МГц |
0,5 … 20 с шагом 0,1 |
|
Диапазон настройки скорости ультразвука в материалах, м/с |
100 … 9999 с шагом 1; 2; 4; 6; 8; 10; 20; 50 |
|
Диапазон настройки усиления, дБ |
0 … 120 с шагом 0,1; 1; 2; 4; 6; 8; 10; 20; 50 |
|
Емкость внутренней памяти |
2 Гб, 100 эхограмм А-развертки, 500 профилей, видеозаписи до заполнения памяти. |
|
Калибровка |
полуавтоматическая |
|
Настройка кривой AVG |
есть |
|
Сохранение эхограммы |
есть |
|
Запоминание пиковых значений |
есть |
|
Интерфейс |
USB |
|
Питание |
Li-Po, 11,1 В - 3600 мАч |
|
Адаптер питания |
На входе: 100 - 240 В/ 50 - 60 Гц На выходе: 13,5 В/ 2 А |
|
Тип разъема датчиков |
BNC |
|
Дисплей |
ЖК-дисплей повышенной чёткости и яркости, цветной. 5,7 дюймов |
|
Развертки |
А-развёртка, В-развёртка |
|
Число каналов дефектоскопии |
1 |
|
Типы датчиков |
1. Совмещенный прямой (CS); 2. Совмещенный наклонный (CI); 3. Раздельно–совмещенный прямой (SCS); 4. Раздельно–совмещенный наклонный (SCI); 5. Раздельный прямой (SS) |
|
Входы, режим работы |
T — выход, R — вход для раздельных датчиков. T, R — вход / выход для совмещённых датчиков |
|
Условия эксплуатации |
Температура +15…+35°C ОВ 50 … 80% |
|
Условия транспортировки и хранения |
Температура -20 ... +60°C ОВ 20 … 85%, без выпадения конденсата |
|
Габаритные размеры, мм |
250x160x60 |
|
Масса, кг |
1,1 ± 0,1 |
1) Т – измеренное значение толщины (по стали), мм;
2) Н – измеренное значение глубины залегания дефектов, мм;
3) Y - измеренное значение координат дефектов, мм;
4) в диапазоне измерений координат дефектов (по стали) от 4 до 600 мм;
5) X – измеренное значение координаты от точки ввода до проекции дефекта на поверхность сканирования, мм.
